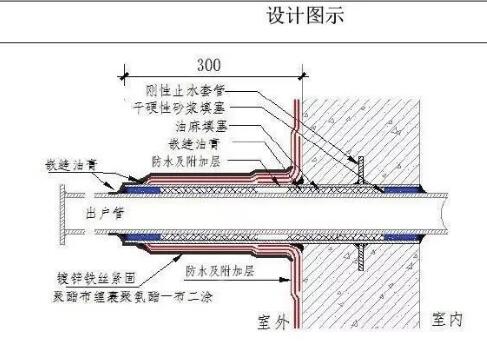

外墻防水外墻穿墻套管節點防水

技術說明及要求

1. 靠室內套管一端可與外墻平齊，澆筑砼時該端口預留套管要用膠布等密封好，避免堵塞孔洞?？渴彝馓坠軕?yīng)突出外墻不少于300mm；出戶設備管應留至距離地下室外墻1.5 m。

2. 在穿墻套管中部雙面焊5mm 厚80mm 寬止水環，止水環與套管應連續滿焊。

3. 穿墻管外側防水層應鋪設嚴密，不留接茬，且需增設防水附加層。防水層施工前，應將套管內表面清理干凈；在迎水面一側，沿穿墻管周邊施工防附加層，防水附加層向穿墻管及外墻周邊各延伸不小于250mm。

4. 套管內的管道安裝完畢后，應在兩管間嵌入內襯填料，端部用密封材料填縫。

5. 鋼套管密集處，應設置“一體式”止水鋼板。

6. 質量控制點：

①鋼管與止水環雙面滿焊；止水套管安裝；

②穿墻管定位安裝；

③管根四周防水施工范圍、厚度控制；

④管道/線纜安裝；

⑤聚氨酯發泡、密封膠堵塞密實。
