灌漿法的實(shí)質(zhì)是用氣壓、液壓或電化學(xué)原理，把某些能固化的漿液注入天然的和人為的裂縫或孔隙，以改善各種介質(zhì)的物理力學(xué)性質(zhì)。

一、高壓注漿灌漿的主要目的

防滲、降低滲透性，減少滲流量，提高抗?jié)B能力，降低孔隙壓力。

二、分析出現(xiàn)滲水現(xiàn)象的原因

部分頂層房間存在滲水現(xiàn)象，主要是屋面板存在裂縫而引起滲水，先現(xiàn)采用樓板反面高壓灌漿修補(bǔ)滲水裂縫，灌漿材料為油溶性聚氨酯堵漏劑。

三、高壓注漿處理的方法

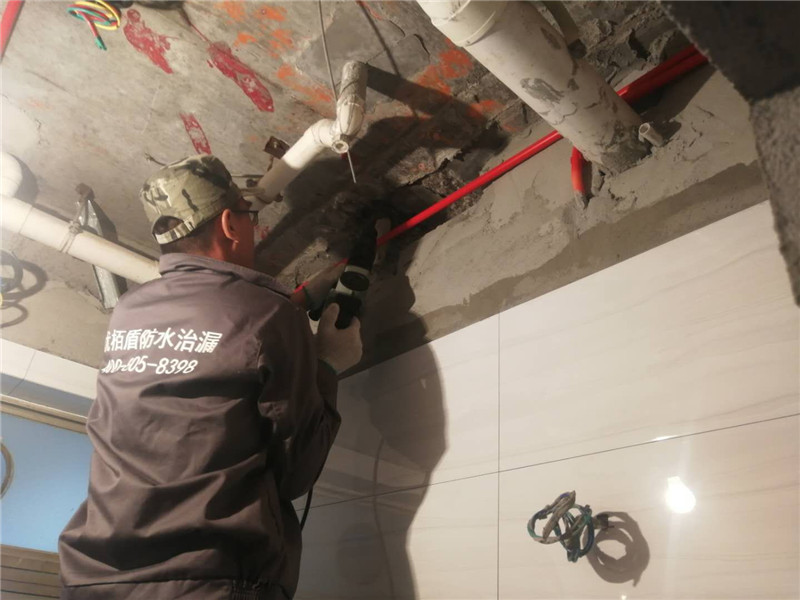

1、于裂縫最低處左或右2-10公分處傾斜45°，鉆孔至結(jié)構(gòu)體厚度的2/3深度，循序由低處往高處鉆孔，孔距為15~30公分為宜，鉆至最高處再一次埋設(shè)灌漿針頭。

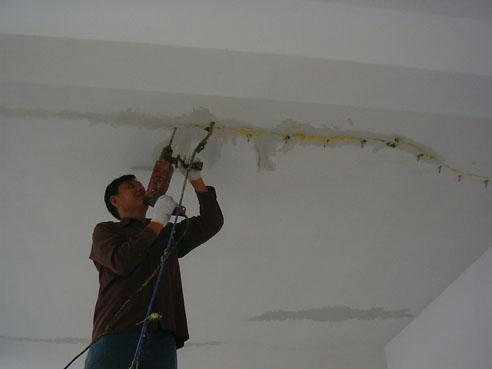

2、灌漿針頭設(shè)置完成后，再以高壓灌注機(jī)由下往上注入堵漏劑至發(fā)現(xiàn)堵漏劑于結(jié)構(gòu)表面滲出再灌注其他針頭。

3、止水完成1小時(shí)后，即可敲除灌注針頭，如針頭內(nèi)有些微尚未發(fā)泡完成，等完全發(fā)泡完成后，再將孔洞以封口膠填補(bǔ)。

4、灌漿完成不出現(xiàn)滲水后，再把處理位置恢復(fù)原狀。

四、高壓注漿方案的執(zhí)行

1、所有施工人員均應(yīng)認(rèn)真細(xì)致的按施工方案規(guī)定程序施工;

2、高處作業(yè)必須保證安全才能施工，做好必要的防護(hù)措施。
